A Mono, Poly, PERC és Dual napelemes modulok összehasonlítása valós feltételek mellett.
* This is a field test and the results are specific for this installation on this location please research which is the best solution for your own situation as the results can be different based on environmental influences.
Total solar yield as of 27/03/2023 when the results were reset:
Mono: 9158 kWh
Split-cell: 9511 kWh
Poly: 9113 kWh
Perc: 9471 kWh
Perc-east: 1970 kWh
Perc-west: 1730 kWh
A nagy jachtok minden otthont felülmúló luxust és kényelmet biztosítanak. Még a hoteleket is felülmúlhatják. Teljesen felszerelt konyha várja, mindent kielégítő szórakoztató berendezéssel és egy elegáns iroda, ahol intézheti ügyeit. A Victron a luxus fokát a legmodernebb energiaellátó berendezésekkel párosítja, amely hónapokig tartó függetlenséget biztost.
Tételezzük fel, hogy az év egy részét második, úszó otthonában tölti. A fedélzeti hatalmas készletek lehetővé teszik, hogy hetekig a parttól távol lehessen, kedvenc öblében lehorgonyozva. A teljesen felszerelt irodának köszönhetően az üzlet a szokásos módon halad, olyan kilátással, amellyel manhattani irodája sem vetélkedhet.
Mi az az Optimális energiaterv, amely mindezt lehetővé teszi?
Egy luxusjacht csordultig van elektromos berendezésekkel. A kritikus berendezések egyenáramot használnak, de a nagyobb berendezések váltakozó áramot. Általában a légkondicionáló a legnagyobb energia-felhasználó. A mosógépek, szárítók és sótlanító berendezések szintén nagy felhasználók. A nagyobb jachtok minden elképzelhető elektronikát használnak, amely tovább növeli a fogyasztást.
„szokványos” és „összetettebb” és szinte korlátlan napi energiafogyasztási profil. További részletek
Az akkumulátorokban történő energiatárolás segíthet a generátor használatának csökkentésében. Az akkumulátorok használata a zajos (fő) generátor nélkül lehetővé teszi, hogy tudjon aludni éjszaka, miközben a lagúnákban a madarak énekét hallgatja. Ideális esetben az üzemi akkumulátornak elegendő a kapacitása a hajó kritikus fogyasztóinak legalább 24 órára történő ellátására.
A méretes mennyiségű energiát elő kell állítani. Egy nagy luxusjachton a hálózat általában számos energiaforrást kombinál. A gerinc három fázist használ a legnagyobb terhelések ellátására.
A kikötőben háromfázisú parti áramellátásra csatlakoztatják a jachtot. A hajó motorjai legalább az energia egy részét biztosítják vitorlázás közben. Gyakran (számos) generátor vagy akkumulátor támogatására szorulnak, hogy minden működjön. A napelemes táblák nem tudják biztosítani az összes szükséges energiát, de segíthetnek a generátorok üzemanyag-költségeinek csökkentésében.
A nagy jachtokat gyakran két generátorral szerelik fel. A fő generátor biztosítja az összes energiát, amely egy nagy buli szervezéséhez szükséges. A másik, kisebb generátor (hibrid kombinációban az akkumulátorokkal) használható, ha kevesebb ember van a hajón, egy szupercsendes verzió ellátja a légkondicionálót éjjel, ha kint meleg van, vagy a padlófűtést, ha hideg van.
A Victron megfelelő megoldásának kiválasztása a jachtjára szakértő feladata. Az Ön Victron szakértője szívesen segít a legjobb kiválasztásában az Ön fedélzetéhez.
Hogyan lesz rendszertervezési szempontokból masszív rendszer?
Minden olyan megtalálható egy luxus otthonban, amelyet egy nagy lakásban elvár. Mindezek az eszközök váltakozóáramot igényelnek. Gondoljon ezekre:
Az akkumulátor túlzott kisütése annak károsodását okozza. A Victron BatteryProtect leválasztja az akkumulátort, amikor a feszültség egy előre beállított érték alá esik. Nem történt károsodás.
There is more to a Victron BatteryProtect. Built-in shutdown delays ensure vital electronics aren’t disconnected in error, i.e. when starting an engine causes a short drop in voltage. It will also automatically reconnect everything when the battery is sufficiently recharged.
The Cyrix BatteryCombiner is the only safe way to connect the house battery to the starter battery (to start your boat’s engines). With a BatteryCombiner you can charge the house battery from the alternator without running the risk of draining the starter battery (which always should be ready to go). When other sources of power are available (eg. shore/solar/generator power), the Cyrix BatteryCombiner will allow bi-directional charging from the house battery to the starter battery.
Ha az indító és a fedélzeti akkumulátorok feszültség megegyezik, akkor használjon Cyrix eszközt, aminek a névleges áram legalább akkora legyen, mint a generátor névleges árama. Ha a fedélzeti akkumulátor lítiumos és a generátorok névleges árama kisebb, mint a fedélzeti akkumulátoré, vagy ha az indító és a fedélzeti akkumulátor feszültsége eltérő, akkor használjon DC-DC konvertert vagy Buck-Boost eszközt.
Battery management systems take excellent care of Lithium batteries, protecting the individual cells of LiFePO4 batteries against over voltage, under voltage and over temperature and will shut down or reduce charging (VE.Bus products only) or disconnect the loads when this occurs.
Victron Energy offers several BMS options, in general the VE.Bus BMS and smallBMS signal separate devices to disconnect the charging (Inverter/Chargers, Cyrix-Li, DC-DC chargers) or disconnect the loads (BatteryProtect, Inverter/Charger), the modular Lynx distribution system features the Lynx BMS and other modules for more control over the DC busbar. For vehicles and boats all-in-one functionalities are available in the Smart BMS versions for Victron Lithium batteries, but also include current limiting to protect the alternator from overheating and BatteryProtect-like functionality to shut down the loads when pre-set critical battery conditions are met.
Victron Energy also offers full flexibility when it comes to selecting a third-party off-grid battery bank (and their BMS) of choice. A large number of well supported Lithium battery manufacturers can be easily integrated through the use of a mandatory GX-device. This flexibility enables our customers to perfectly match their off-grid needs for their unique power situation. When working with unsupported brands, a Victron Energy Battery Monitor is required to pass on accurate state of charge readings to the wider system.
Összes akkumulátorkezelő rendszerünk megtekintése
Az akkumulátor-felügyelő olyan, mint az akkumulátorhoz rendelt „üzemanyagszint-mérő”. Rögzíti, hogy mennyi energia került fogyasztásra és töltésre. Az akkumulátor-felügyelő kiszámítja a töltés szintjét, a fennmaradó kapacitást és a lemerülésig hátralevő időt. Az akkumulátor feszültsége nem ad pontos képet arról, hogy mennyire van tele az akkumulátor (különösen nem terhelés mellett). Az akkumulátor-felügyelő viszont mindezt biztosítja.
A Victron Energy akkumulátor-felügyelők nyomon követik az előzményadatokat – így a töltési ciklusok számát, a legmélyebb kisütést, a legnagyobb feszültséget, a legkisebb feszültséget, és így tovább. Figyelmeztet a kritikus körülményekre, például az alacsony feszültségre vagy az alacsony töltésre, és akár a teljes tápegységet is lekapcsolhatja a drága akkumulátorok károsodásának elkerülése érdekében, vagy éppen elindíthat egy generátort.
A Victron kijelzővel vagy anélkül kínál akkumulátor-felügyelőket, ahol az intelligens változatok esetében a VictronConnect alkalmazással részletes adatokat kérhet le és módosíthatja a beállításokat.
A legtöbb lítiumrendszer akkumulátorkezelő rendszert igényel, ami továbbítja az akkumulátor adatait a nagyobb rendszer felé. Ebben az útvonalban az akkumulátor-felügyelő feleslegessé válhat. További tájékoztatáshoz lásd az Akkumulátorkezelő rendszert. Összes akkumulátor-felügyelőnk megtekintése
Large yachts are equipped with marine engines similar to those in commercial vessels. The engines are designed to run continuously, for weeks on end. They come with high-output alternators to charge the engine batteries, drive fuel pumps, etc. They are also intended to power DC equipment like the desalination plant, winches, navigation, refrigeration, etc.
Keeping grips on all the systems on board can be a hassle. The solution: tie everything together in a single boat network using NMEA communication standards. Your boat network can include navigation equipment, tank senders, battery monitoring and much more. The status information can trigger alarms and shutdowns, adding to the safety on board. The Cerbo GX now supports the NMEA2000 out protocol, allowing you to monitor your boat’s network of systems from wherever you are.
The Victron Cerbo GX is the communication-centre of your boat’s installation, allowing you to always have perfect control from wherever you are and maximises its performance. Simply connect through our Victron Remote Management (VRM) portal, or access directly, using the optional GX Touch 50 screen, a Multi Functional Display or our VictronConnect app thanks to its added Bluetooth capability.
The Victron Cerbo GX is an easy to use visual system. Instantly monitor the battery state of charge, power consumption, power harvest from PV, generator, and mains, or check tank levels and temperature measurements. Easily control the shore power input current limit, (auto)start/stop generator(s) or even set quiet periods to avoid starting the generator in the middle of the night. Change any setting to optimise the system, follow up on alerts, perform diagnostic checks and resolve challenges remotely. The Cerbo GX turns any power challenge into an effortless experience.
A luxury yacht has a lot of DC equipment on board. Most of these devices are needed to safely operate the ship. The battery should be big enough to support them even when the ship’s engines and generators aren’t running.
Large yachts are often equipped with two or more generators. The main generator (i.e. 50 kW) covers all the power you’ll need to throw a big party. A quiet, smaller generator (i.e. 8 kW) could be used with less people on board or power the air conditioning at night when it’s hot out there, or the floor’s heating when it’s cold.
Adding batteries and Victron’s PowerAssist creates a smart hybrid power concept. It comes with several advantages:
Bigger yachts with large Lithium (house) battery banks can also have dedicated DC-DC generators to directly charge the batteries.
A GX GSM module will give you 3G internet connectivity to the on board systems. When the boat is in range of a 3G network, it will send data to the VRM website and you can monitor the boat from your smartphone. The GSM module adds tracking the boat, recording your trips and putting up a geo-fence around the boat. You will get an alert via mail when the boat travels outside the geo-fence area.
A GX 4G modul mobil internetkapcsolatot biztosít Victron Energy rendszeréhez. Ha rendszere 4G hálózat hatósugarán belül van, akkor adatokat küld a VRM weboldalára, és Ön okostelefonjáról felügyelheti a rendszert. A modul hozzáadja a GPS nyomkövetést, rögzíti az utazásait, és geo-kerítést helyez el a telepítés körül. E-mailben kap értesítést, ha a rendszer a geo-kerítés területén kívülre kerül.
A Victron Energy az első öt évben havidíj és előfizetés nélkül működő GlobalLink 520 modemet és számos 4G modult kínál. Tekintse meg 4G modemjeinket Tekintse meg a GlobalLink 520 eszközünket
The house battery stores power for the boat’s electrical system. Large yachts come with large power demands and the house battery should have a very large capacity.
For a house battery you can choose from two types: lead-acid and lithium. There are various reasons to favour one over the other. Here are a few common ones:
|
|
The house battery stores power for the boat’s electrical system. Large yachts come with large power demands and the house battery should have a very large capacity.
For a house battery you can choose from two types: lead-acid and lithium. There are various reasons to favour one over the other. Here are a few common ones:
|
|

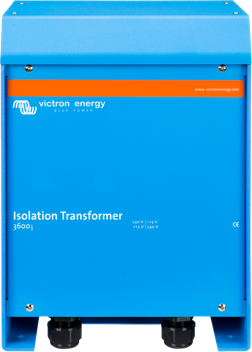

An isolation transformer prevents electrolytic corrosion. The transformer is mounted directly behind the shore power connector on board. It blocks DC currents that might leak through the shore power earth terminal. These currents can cause corrosion to all metal parts under water, like the hull, propeller, shaft, etc. The isolation transformer should have the same power rating as the incoming shore power.
It’s a misunderstanding that galvanic corrosion occurs only in metal and aluminium hulls. In fact it can occur on any boat as soon as a metallic part (the shaft and propeller) is in contact with water. Galvanic corrosion will quickly dissolve your sacrificial anodes, and attack the shaft, propeller and other metal parts in contact with water as soon as the boat is connected to the shore-side supply. It might therefore be tempting not to connect the ground conductor: this is however extremely dangerous because Ground Fault Current Interrupters will not work nor will a fuse blow in case of a short circuit to a metal part on the boat.
The safe option is to use an isolation transformer for metal boats or boats with bigger systems, sized in line with how much Watts the boat will consume from shore power.
A large yacht will take a three phase shore power supply. The large generator on board will also deliver three phases; it will run most of the day. A smaller second generator (in hybrid combination with the batteries) could be used with less people on board. a super silent version could power the air conditioning at night when it’s hot out there, or the floor’s heating when it’s cold. Without airconditioning, the inverter/charger can supply power from batteries during the night and act as a backup for the generator(s).
Thanks to Victron’s PowerAssist, the generator doesn’t have to be sized for the maximum load. You can use a smaller generator which is cheaper to install, uses less fuel and produces less noise. Also, peak demand can be met by combining the generator with Victron Quattro inverter/chargers.
A three phase inverter/charger system always consists of three interconnected inverter/chargers. Throughout the boat you’ll find three phase and single phase loads. The three phases are split into several single and three phase groups. Each group powers a number of devices. There is a switchboard in the boat, like you’ll find in your home.
The Lynx Ion BMS is a dedicated battery management system (BMS) that protects lithium batteries against deep discharges, overcharging and high temperatures. When critical values are exceeded, the BMS acts immediately: loads are disconnected physically in case of a deep discharge and charging is stopped when there is a risk of overcharging. High temperatures trigger an immediate end to both charging and discharging.
The Lynx Ion BMS is tailored for the 24 or 48 Volt HE lithium batteries. It comes in two ratings of 400 and 1,000 Amps to fit even the biggest systems. Loads and charging power are disconnected automatically in case of deep discharges, overcharges and high temperatures. Battery monitoring is built into the The Lynx Ion BMS; no separate battery monitor is needed.
The Victron integration between our GX range and several leading Multi Functional Display manufacturer brands enables you to easily connect an MDF to the heart of your power system such as the Cerbo GX, or the GX enabled Multiplus-II GX. Once connected you can easily monitor and control your boat’s power system, right on your Glass Bridge.
Everything is bigger on large luxury yachts. DC or single phase AC often isn’t enough to run the powerful thrusters, winches, pumps and pressure-washers. They need three phase AC to quench their thirst for power.
Professional kitchens and catering equipment come with appliances that take three phase AC. The boat might also have a three phase electrical boiler to provide hot water to several bathrooms and taps at the same time.
Examples of three phase equipment:
The Orion-Tr Smart DC/DC charger is used in dual battery systems, where the (smart) alternator and the start battery are used to charge the service battery (of equal or different voltages). The Orion Tr-Smart charger can be used in 12V or 24V systems and is suitable for both lead acid and lithium batteries and can be parallel connected to increase the output current.
Charging lithium batteries from the alternator
Alternators cannot be connected directly to most lithium batteries. A lithium battery will draw more current than the alternator can supply, which may result in alternator damage. A Orion-Tr Smart DC/DC charger solves this problem: it acts as a current limiter between the alternator and the battery: the battery can be safely charged without blowing up the alternator.
Please check your manufacturer for the maximum charging current of your alternator and size the configuration of DC-DC converters accordingly (the current rating of the DC/DC charger has to be less than the alternator’s current rating, or programmed to deliver less Amps).
The starter battery is needed to start your boat’s engines. These batteries are different from house batteries and engineered to deal with a large discharge current. The starter batteries should be ready to go. Always use a BatteryCombiner to connect the starter batteries to the rest of the electrical system; it prevents an accidental drain of power.
More and more yachts area equipped with solar panels. Although they will never be able to cater for all the power needed, they can reduce the running time of the generator and fuel costs. Victron offers a wide range of highly efficient solar panels that are just perfect for marine use.
Usually shore power is available in the marina; it is used to run large AC equipment on board and recharge the batteries. Larger boats need a three phase supply. Sometimes shore power can’t provide enough power to cater for the total AC load of the boat. It might also just be single phase.
Often shore power is limited in how much power you can draw, i.e. just 10 Amps. Berths with higher ratings might not always be available. Victron inverter/chargers allow you set a maximum shore power current. Now you can charge your batteries and turn on any equipment without blowing a fuse. Thanks to Victron’s PowerAssist, the generator and batteries can automatically bridge the gap between supply and demand.
Sometimes shore power is less than perfect. You might run into voltage drops if you’re at the far end of the harbour. There could also be power surges, which could harm sensitive equipment on board. Victron’s inverter/chargers smooth out these problems and turn bad power into perfect power.
A solar charger harvests the power from the solar panels to charge the house batteries. Solar chargers have the same charging cycles as a regular, fully automatic, battery charger.
In a marine environment, the performance of solar panels changes constantly. Victron’s solar controllers use ultra fast maximum power point tracking to squeeze every drop of power out of the panels.
The GX Touch 50 display allows you to have an instant overview of your system and adjust settings in the blink of an eye. Simply connected to the Cerbo GX with one cable, its super slim 5 inch waterproof design and its top-mountable setup bring a lot of flexibility when creating a crisp and clean dashboard.
All Victron products on your boat can be monitored and controlled from the palm of your hand. Just connect the VictronConnect App via Bluetooth and you’ll have direct access to values like battery voltage and current. You can also turn devices on or off, as well as change their settings.
See what the VictronConnect app can do
Az Ön Victron Energy rendszereinek felügyelete és kezelése bárhonnan, valamint figyelmeztetések és riasztások beállításásával a potenciális problémák idejekorán történő felismerése. A VRM-mel helyszíntől függetlenül mindig kézben tarthatja rendszerét.
A VRM együttműködik olyan GX eszközzel, mint internetkapcsolaton keresztül a Cerbo GX, vagy kisebb rendszernél a GlobalLink 520 vagy a GSM LTE 4-g.
Az akkumulátor töltési szintjének, a teljesítményfelvétel, a napelemes, generátoros vagy hálózati forrásból kinyert energia valós idejű felügyelete. Előzményadatokból létrehozott görbékkel és részletes analitikai jelentésekkel optimalizálja a kinyert és felhasznált energiát. A végzetes rendszermeghibásodások elkerülése érdekében figyelmeztetések beállításásával és riasztások utánkövetésével idejekorán ismerje fel a potenciális problémákat.
Egyszerűen ellenőrizheti a parti áramellátás áramhatárolását, bekapcsolhatja az invertert, a generátorok (automatikus) indítását/leállítását vagy akár csendes időszakok beállítását a generátor éjszaka közepén történő indításának elkerülése érdekében. Bárhol is tartózkodik, a VRM-mel bármely beállítást módosíthat, elvégezheti a riasztások utánkövetését vagy a diagnosztikai vizsgálatokat, és megoldhat kihívásokat.
Tekintse meg összes GX eszközünket
A Lynx Smart BMS kifejezetten e célra kifejlesztett akkumulátorkezelő rendszer a Victron intelligens lítium akkumulátoraihoz (a Victron intelligens lítium akkumulátoroktól eltérő termékekhez lásd alább). Számos BMS áll rendelkezésre az intelligens lítium akkumulátorok termékcsaládjához, és az átfogó opciót jelentő Lynx Smart rendelkezik a legtöbb szolgáltatással és jellemzővel. Fő jellemzői:
A dedikált akkumulátor-kezelő rendszer (BMS), amely megvédi a Victron intelligens lítium akkumulátorokat a mélykisüléstől, a túltöltéstől és a magas hőmérséklettől. A kritikus értékek túllépése esetén a BMS azonnal intézkedik: mélykisülés esetén a terheléseket fizikailag leválasztja, a túltöltés veszélye esetén pedig leállítja a töltést. A magas hőmérséklet azonnali véget vet a töltésnek és a kisütésnek.
Az akkumulátorfelügyelet be van építve a Lynx Smart BMS-be; nincs szükség külön akkumulátor-felügyeletre. A Bluetooth segítségével a GX eszközhöz csatlakozó akkumulátortelep a VictronConnect alkalmazással és a VRM távfelügyeleti megoldásunkkal egyaránt felügyelhető.
Ez a termék a moduláris Lynx gyűjtősín-rendszer része, amely a Lynx elosztót is tartalmazza, ami nem más, mint egy moduláris egyenáramú gyűjtősín, amely 4 egyenáramú biztosítékot tartalmaz, és a VictronConnect-ben és a VRM-ben felügyeli azok állapotát, valamint tartalmaz egyéb DC-csatlakozásokat az elosztás, a biztosítékok, az akkumulátorfelügyelet és/vagy a lítium akkumulátorok kezeléséhez.
A Lynx gyűjtősín-rendszer nem Victron gyártmányú lítium akkumulátorok DC-elosztására és felügyeletére is használható. Ebben az esetben cserélje ki a Lynx Smart BMS-t a Lynx Shunt VE.Can eszközre minden más akkumulátor felügyeletének céljára. Összes Lynx modul megtekintése
The Lynx Distributor is a modular DC busbar, with locations for four DC fuses. It will monitor the status of each fuse, and indicate its condition with a LED on the front. When connected to a Lynx Smart BMS or Lynx Shunt, the status of the fuses will be visible in VictronConnect and VRM (when the Lynx Smart BMS is connected to a GX-device).
Multiple Lynx Distributors can be used to connect all the DC-loads and charge sources on one side of the BMS, on the other side, a Lynx Power In (without fuses) or another Lynx Distributor (with fuses) can be used to connect the battery bank to the modular busbar.
Lynx Distribution system
This product is part of the modular Lynx busbar system that also provides the Lynx Smart BMS, a dedicated Battery Management System for Victron Lithium Smart Batteries (for non Victron Lithium batteries, use the Lynx Shunt).
Összes Lynx modul megtekintése
A Victron helyi szakembereinek jól bevált globális hálózata el van kötelezve, hogy megtalálja az optimális megoldást az Ön kihívására.
A Victronnál alapvető, hogy ügyfeleinket gyorsan és szakszerűen kiszolgáljuk és támogatjuk. Ezért a Victron szakembereinek globális hálózata a legmagasabb szintű technikai tudást gyűjtötte össze és el van kötelezve arra, hogy a javításokat a lehető leggyorsabban elvégezzék.
Hogy el tudja kezdeni vagy folytatni útját, bárhová is megy.
